2.精確測量：最高 5?Gsample/s 采樣率

3.深存儲：采集長信號序列

4.全面的處理和分析功能

5.分析串行協議，同時支持?jǐn)?shù)字通道

2.精確觸發信號事件

數字通道的分辨率高達200 ps，成為精確的觸發源。R&S°B1提供多種用于調試和分析的觸發類型，例如邊沿、寬度、碼型和串行碼型。這些觸發類型都可以與觸發抑制條件配合使用。對于觸發源，用戶可以選擇各個數字通道或總線信號，也可以應用AND、OR和XOR等邏輯操作選擇數字通道的任意邏輯組合。

3.快速查找故障
高采集率和分析速率，快速找到故障
已測量數字波形的硬件信號處理包括從采集、觸發到分析的各項功能（例如光標功能和測量)，甚至還包括結果的可視化。使用R&SRRTO和R&SRRTE示波器并行處理所有已測量數字信號，可實現高達200 000波形/秒的捕獲率和分析速率，從而確保快速可靠地檢測到異常事件。

4.直觀顯示數字信號

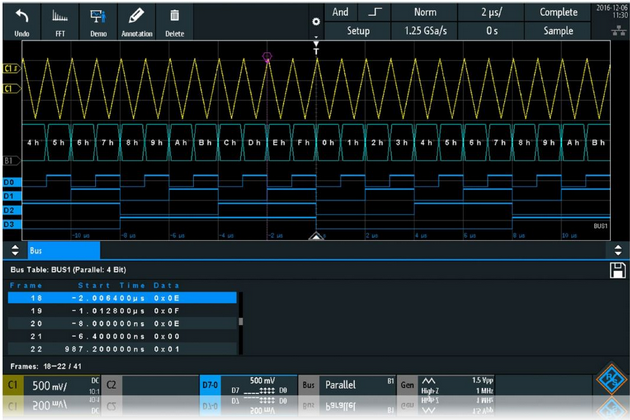

R&S°RTO和R&SRRTE示波器的R&SRSmartGrid 功能有助于在屏幕上放置數字通道。無論采集狀態如何,數字通道活動始終在信號圖標中保持清晰可見。數字通道捕獲的二進制信號可實時顯示在測量圖上。用戶可以概覽二進制狀態和邊沿過渡的頻率。

5.全面的處理和分析功能

為有效分析測量波形，所有羅德與施瓦茨示波器均提供R&S$B1選件;此選件具有多種自動時間測量功能，包括統計評估功能。可在所有數字通道及其邏輯組合上執行自動測量。光標還支持解碼數據位于光標位置的總線值。歷史查看功能可用于訪問采集內存中的測量波形，并對其使用分析功能。

6.分析串行協議

分析串行協議，同時支持?jǐn)?shù)字通道
I2C、SPI、UART/RS-232、CAN、LIN和FlexRayTM等串行接口的協議還可使用R&SRRTO-B1數字通道和相應的串行協議選件進行觸發和解碼。

8.測試點低負載效應

有源探頭解決方案實現測試點低負載效應

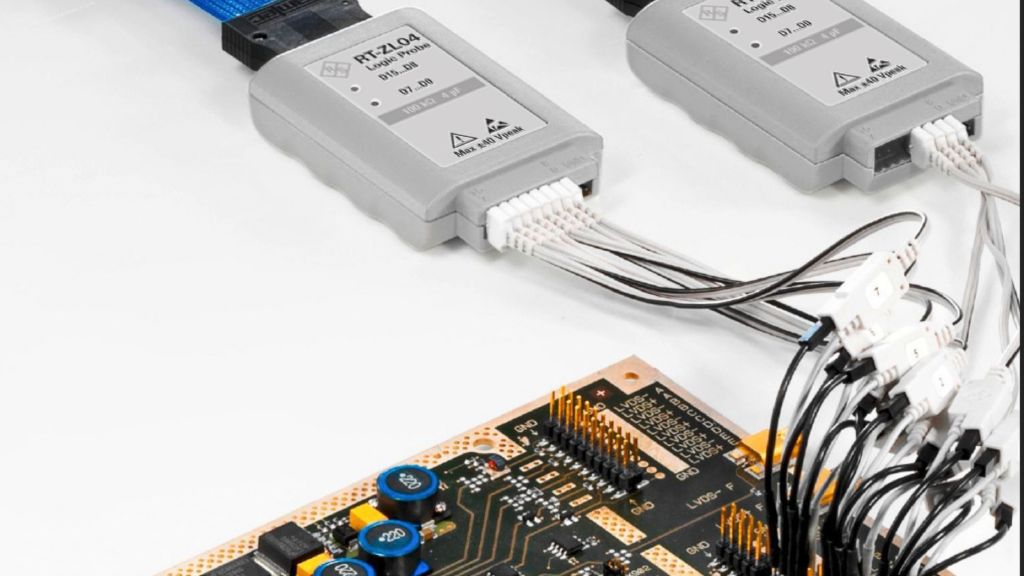

數字輸入由八通道的邏輯探頭提供。高輸入阻抗和100 kQ |[ 4 pF的低輸入電容確保高信號保真度和測試點低負載效應。
