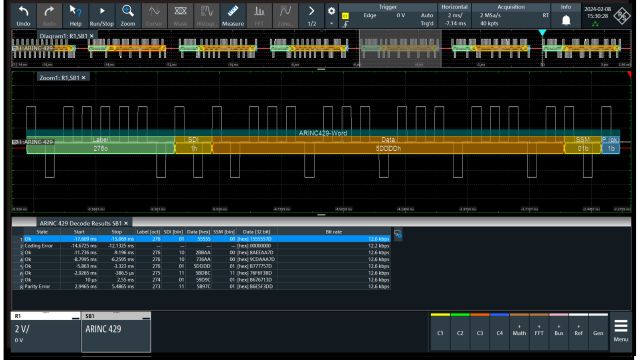

協議以顏色編碼的總線信號顯示，或者在解碼表中顯示

顏色編碼數據與總線信號疊加，以便用戶分析解碼總線幀。

地址和數據內容可以十六進制、二進制和ASCII格式顯示。靈活的屏幕設置確保始終獲得理想的瀏覽效果。此外，協議也可以顯示在簡明表格中。

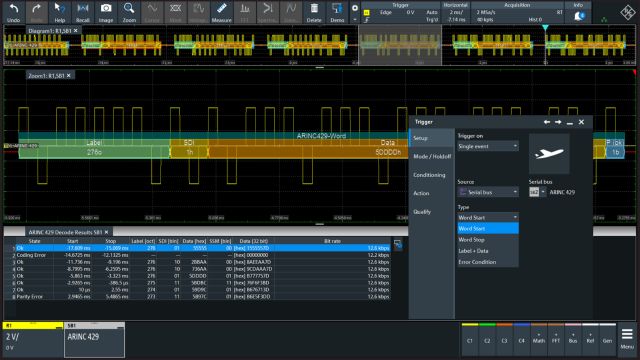

針對字起始、字結束、標簽、數據或各種錯誤條件執行強大的觸發功能

借助特定于協議的觸發，用戶能夠可靠地隔離協議事件和錯誤。羅德與施瓦茨示波器具有高捕獲率，能夠

針對特定于協議的觸發結果進行解碼，因此非常適合快速查找錯誤。針對地址或數據等特定的協議內容以

及協議錯誤可以進行基于硬件的觸發。

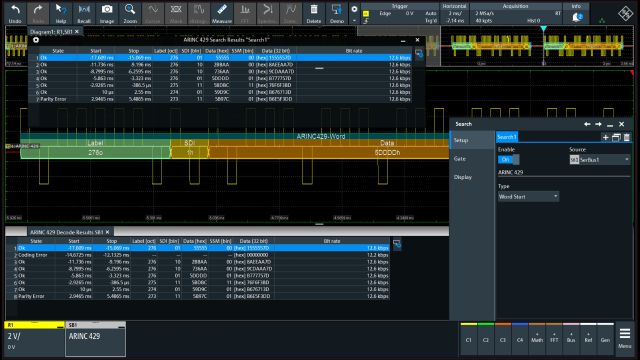

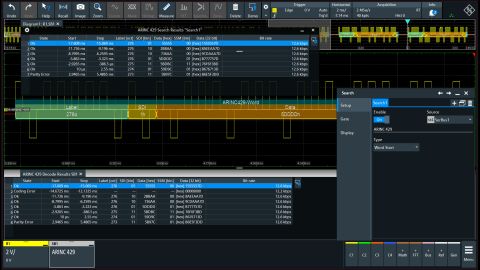

強大的搜索和導航功能

全面的搜索功能讓長信號序列的分析更加簡單。用戶可以根據信號故障和協議內容等各種標準搜索波形。

所有檢測到的事件均顯示在表格中，并帶有時間戳。用戶可以在縮放窗口中輕松瀏覽不同事件，還可以仔

細查看單個事件。

R&S?RTP-K7

ARINC 429

R&S?RTP

R&S?RTO-K7? ? ? ? ? ? ? ?

ARINC 429

R&S?RTO6

R&S?RTA-K7

ARINC 429

R&S?RTA4000

R&S?RTM-K

ARINC 429

R&S?RTM3000
