BBV 9719 - 微波寬帶前置放大器


用于提高現場靈敏度的低噪聲低功率寬帶放大器-強度測量和高達28 GHz（可用頻率范圍）的一般衰減測量。


規格



標稱頻率范圍：18 - 26.5 GHz
可用頻率范圍：
12 - 28 GHz
連接器：
50 Ω SMA
安裝螺絲：
3/8'

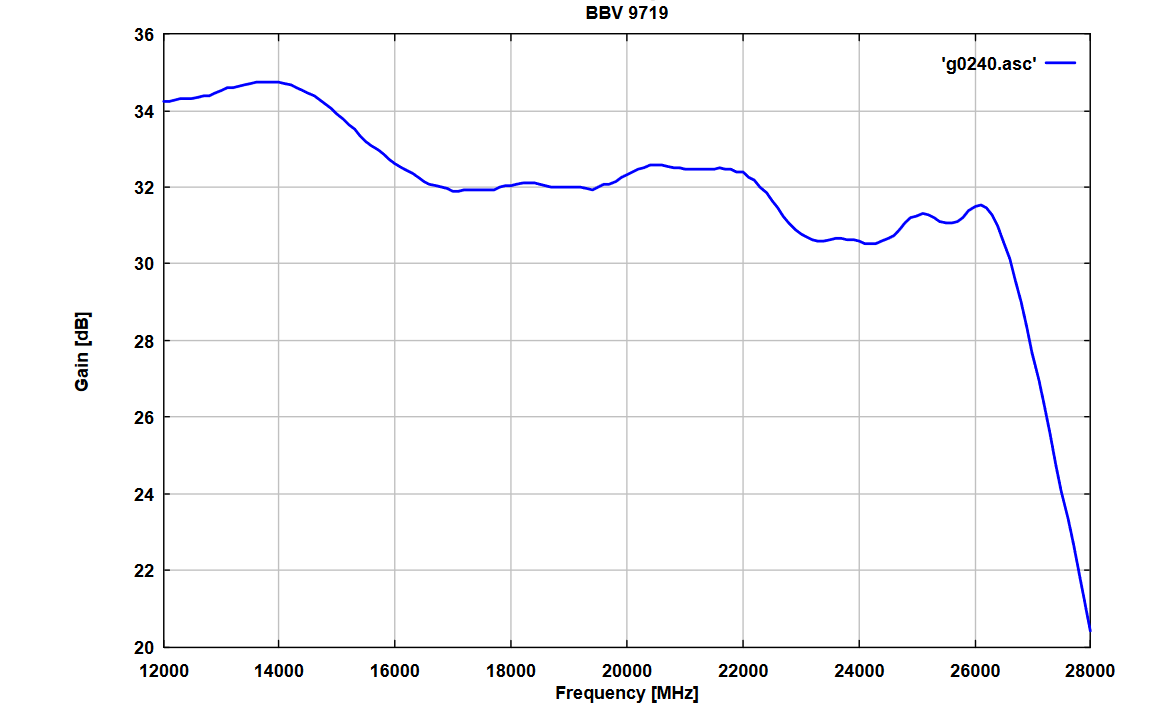

增益（）：
典型值：3 3 dB±2 dB，最小值：30dB
增益最小值30 dB

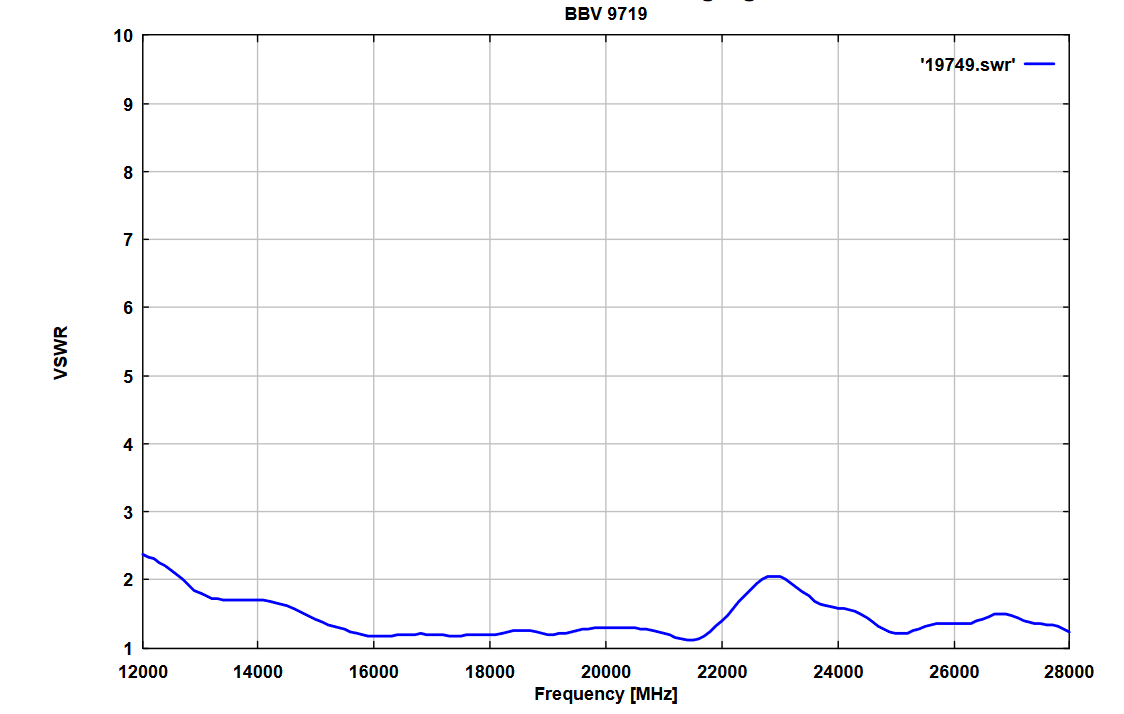

駐波比（典型值）：
< 2
最大輸入功率：
-20 dBm (87 dBμV)
1 dB壓縮 （輸出口）：
> +17 dBm (124 dBμV)
噪聲：
3.5 dB
電源電壓：
12 V - 15 V DC
電流：
250-300 mA
尺寸210 x 100 x 60 mm
重量：400 g


???????BBV 9719低噪低功耗的寬帶放大器用于提高場強測試靈敏度和一般衰減測試，可達26.5 GHz 。工作時電源要求為直流12 V / 300 mA（例如可選AC/DC適配器，試驗室電源，可再充電電池）

????? 寬帶放大器的輸入和輸出口對靜電放電敏感。所以要求在接觸放大器之前一定要有防范措施。（同軸電纜和人體放電）

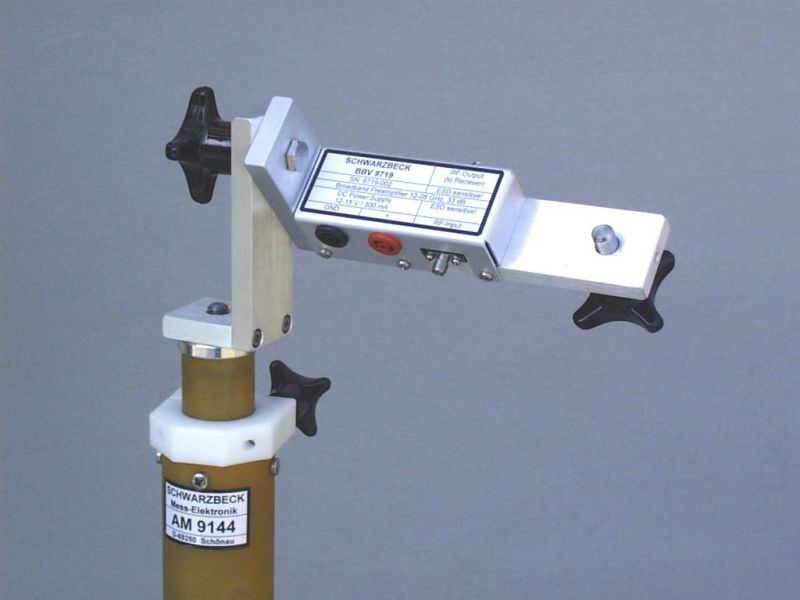

????????放大器的輸入口帶有SMA陰性連接器。提供一條0.5 米長的同軸微波電纜用來連接天線和放大器。電纜配有SMA-陽性連接器。放大器裝備一個3/8'的相機螺孔以連到天線桿，例如連到AM 9144。用另一個3/8' 的螺絲將天線安裝在放大器底部。極化的旋轉可在幾秒鐘內輕易實現，使用螺絲、固定閂按45°的步階換檔。

???????避免微波電纜彎曲和扭轉是非常重要的，否則可能會導致持續損壞。因此，我們建議安裝天線時，天線連接器指向與放大器射頻輸入相反的方向。這使得微波電纜能夠以較寬的彎曲半徑順利布線。

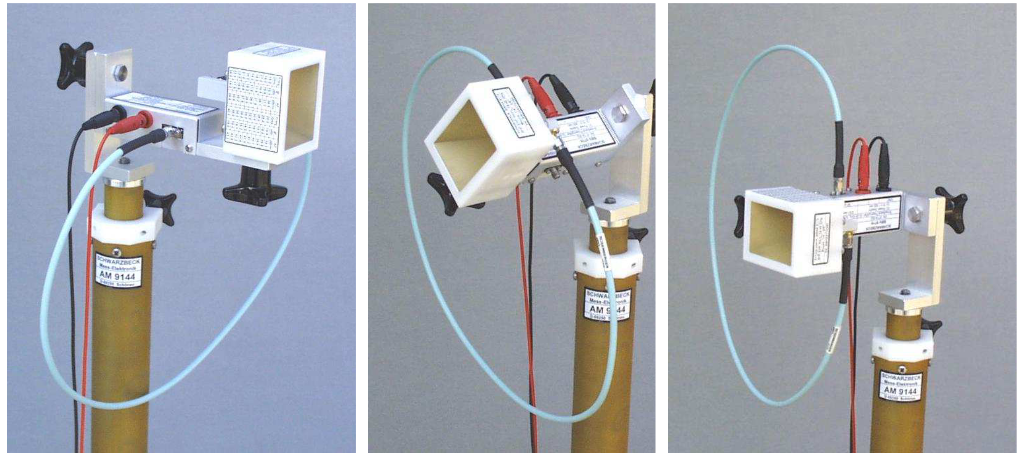

典型安裝示例以及喇叭天線BBHA 9170和桅桿AM 9144水平、45°和垂直極化


典型安裝示例以及喇叭天線BBHA 9170和桅桿AM 9144水平、45°和垂直極化
